Графики

Учащиеся класса получили задание. Посадить луковицу и каждые четыре дня измерять высоту растения. Один из учащихся получил данные приведенные в таблице:

В первой строчке указан день измерения, во второй высота растения в сантиметрах. По данным мы можем построить столбчатую диаграмму. Для этого построим прямой угол. На горизонтальной оси отмечаем дни, приняв две клетки за 4 дня. На вертикальной оси отмечаем рост, приняв одну клетку за 1 см. При этом в данном случае столбцы мы строим в виде отрезков (такую диаграмму называют линейной):

Соединим верхние концы столбиков отрезками. Мы получим ломанную линию, которая покажет наглядно, как изменялся рост растения за 20 дней:

При этом если мы сравним рис.1 и рис.2, то заметим, что на диаграмме мы видим рост растения только на 4, 8, 12, 16 и 20 день, а, например, на 6 день рост растения не определим, при этом, если мы посмотрим на ломанную, то увидим, что на 6 день рост растения был примерно 4 см. Если бы рост растения мы измеряли постоянно, то получилась бы не ломанная, а гладкая линия (рис.3):

Эту линию называют графиком роста растения. Например, по графику мы можем найти, что на 18 день растение имело рост 13 см:

Если нужна бóльшая точность построения, график строится на миллиметровой бумаге, наш график на ней будет выглядеть так:

Самой высокой точностью обладают графики, которые строят на компьютере.

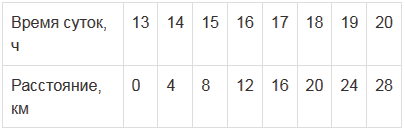

Графики часто используют для изображения движений. Например, пусть путешественник вышел из Рязани в 13 часов и шел с постоянной скоростью 4 км/ч, тогда в 14 ч он будет на расстоянии 4 км от Рязани, в 15 - на расстоянии 8 км, и т.д. Составим таблицу, которая покажет расстояние от Рязани до путешественника:

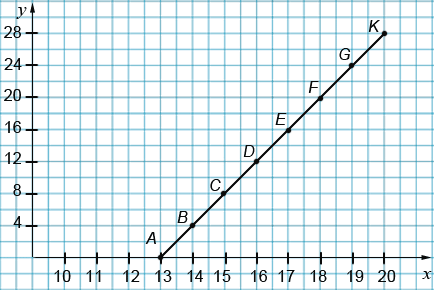

Изобразим пары чисел, данные в каждом столбике точками на координатной плоскости (это пары (13; 0), (14; 4), (15,8) и т.д.) При этом по оси абсцисс выберем масштаб 1 см равен 1 часу, а по оси ординат 1 см равен 4 км (обратите внимание, что по оси абсцисс мы начинаем отсчет не с нуля). Мы получим точки А, B, C, D, E, F, G, K. Эти точки будут лежать на одной прямой:

Если бы путешественник не вышел из Рязани в 13 ч, а просто проходил мимо, то мы можем дополнить таблицу влево:

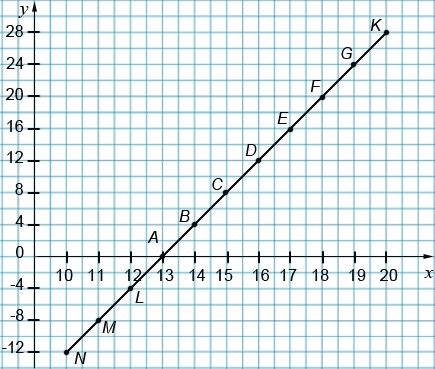

При этом знак "" в данном случае показывает, что путешественник не дошел до Рязани. Также мы получим, что точки L, M, N лежат на той же прямой:

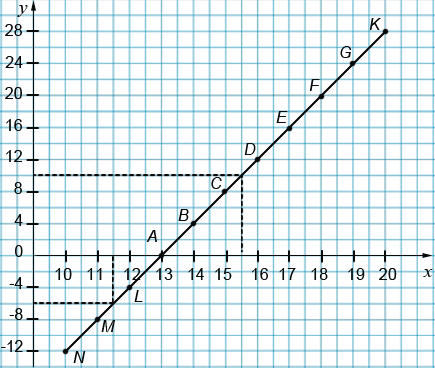

Данную прямую называют графиком движения путешественника. По данному графику мы можем определить в какое время на каком расстоянии путешественник был от Рязани. Например, в 15 ч 30 мин он отошел от Рязани на 10 км, при этом ему осталось пройти до нее 6 км в 11 ч 30 мин:
